Cassettes voor coanda-effect

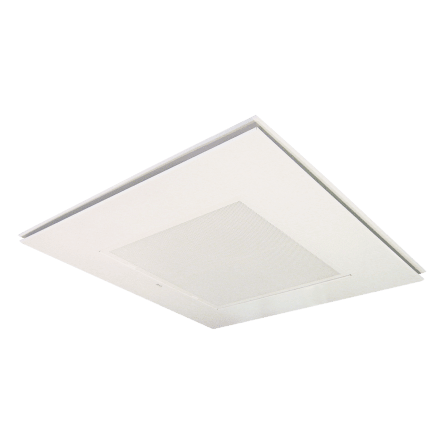

COADIS LINE 900™

De COADIS LINE-cassette is ontworpen voor comfort, IAQ en milieu-efficiëntie. Hij vormt de oplossing om te voldoen aan de huidige vereisten voor milieu-impact terwijl een hoge mate van comfort en een fraai uiterlijk behouden blijven. COADIS LINE is de perfecte oplossing voor kantoren, open ruimtes, detailhandels en hotels.

Koelvermogen: 3 tot 10 kW
Verwarmingsvermogen: 3 tot 9 kW
Hoogefficiënte verspreiding dankzij het coanda-effect
IAQ EPURE®-functiefilter


picto-hee-white
6 uitvoeringen
2 pijps, 2 pijps + elektrisch batterij, 4 pijps
Flexiway: 360° uitblazend met Coanda-effect

COADIS LINE biedt de perfecte mix van energie-efficiëntie, thermisch en akoestisch comfort, binnenluchtkwaliteit en fraaie vormgeving.

3 motoren verkrijgbaar:

  • Energie-efficiënte HEE 2-10V-motor met 2-10V-regeling
  • Energie-efficiënte HEE AAN/UIT-motor met regeling met 3 toerentallen
  • Asynchrone AC-motor met 5 toerentallen

Thermisch comfort:

  • Zeer reactief systeem om snel de gewenste temperatuur te bereiken.
  • Coanda-effect: de perifere luchtuitlaat via één sleuf heeft een smalle opening en specifiek binnenprofiel om de snelheid waarmee de lucht uit het rooster stroomt vanaf het begin te verhogen. De hoge snelheid van de luchtstroom leidt tot een negatieve druk, die tegen het plafond blijft hangen (waardoor een rechtstreekse luchtstroom op gebruikers wordt voorkomen), en tot een inductieverschijnsel dat de omgevingslucht aantrekt en deze weer injecteert in de luchtstroom. De ventilatievoud en de worp en dekking van de luchtstroom worden verbeterd, waardoor de thermische verschijnselen (restluchtsnelheid, asymmetrische temperaturen, straling vanaf muren, enz.) die tot ongemak leiden in leefzones, worden verminderd.
  • Luchtgeleiders om een koude douche te voorkomen die zijn geïntegreerd in de isolatie, elimineren een koude luchtstroom tussen twee cassettes, voor meer comfort.
  • Hoge binnenluchtkwaliteit:
    EPURE-functie bestaand uit een beschermde luchtstroom tussen retour en toevoer, een filter voor ePM10 ≥ 50 %* voor een hoogefficiënte filtratie van fijne deeltjes van PM 2,5 met een lage energie-impact (kleinere drukverliezen) en geoptimaliseerde verspreiding van 360° met coanda-effect om te zorgen voor het volledig bestrijken van de ruimte.
  • Opties voor beheer van CO2 en verseluchtinlaat.
  • Flexiway-systeem: 4-wegrooster voor 360°.
    CIAT heeft het Flexiway-concept gemaakt met het oog op alle ruimteconfiguraties, hun modulariteit en hun doorontwikkeling.
    De verspreiding van 360° via één sleuf op hetzelfde type frame maakt het mogelijk COADIS LINE te installeren in zowel open kantoren als kantoren met scheidingswanden.

Biedt extra flexibiliteit bij het verplaatsen van scheidingswanden om servicekosten te verlagen. Kan perfect worden afgestemd op nieuwe configuraties (kantoren of open ruimte) zonder dat comfortunits hoeven te worden verplaatst. Flexiway is gebaseerd op één behuizing waarin verspreiders voor 180° en 360° snel en zonder gereedschap kunnen worden uitgewisseld met al aanwezige eenheden. Als de locatie die moet worden aangepast slechts beschikt over één verspreidermodel, kan het vereiste model afzonderlijk worden besteld. Het wordt dan los geleverd in beschermende verpakking.

*conform ISO 16890

  • Energie-efficiënt: HEE-motor met laag verbruik en technologie voor toerentalregeling.
  • Thermisch comfort: zeer reactieve en hoogwaardige verspreiding.
  • Akoestisch comfort: zeer stille werking dankzij de HEE-motor en geluidsisolatie van het frame.
  • Met de optie Epure filter verbeterd u de binnenluchtkwaliteit.
  • Milieuvriendelijk: innovatief chassis dat volledig kan worden ontmanteld (zonder lijm of klinknagels) voor totale recycling van onderdelen.
6 uitvoeringen
2 pijps, 2 pijps + elektrisch batterij, 4 pijps
Flexiway: 360° uitblazend met Coanda-effect

COADIS LINE biedt de perfecte mix van energie-efficiëntie, thermisch en akoestisch comfort, binnenluchtkwaliteit en fraaie vormgeving.

3 motoren verkrijgbaar:

  • Energie-efficiënte HEE 2-10V-motor met 2-10V-regeling
  • Energie-efficiënte HEE AAN/UIT-motor met regeling met 3 toerentallen
  • Asynchrone AC-motor met 5 toerentallen

Thermisch comfort:

  • Zeer reactief systeem om snel de gewenste temperatuur te bereiken.
  • Coanda-effect: de perifere luchtuitlaat via één sleuf heeft een smalle opening en specifiek binnenprofiel om de snelheid waarmee de lucht uit het rooster stroomt vanaf het begin te verhogen. De hoge snelheid van de luchtstroom leidt tot een negatieve druk, die tegen het plafond blijft hangen (waardoor een rechtstreekse luchtstroom op gebruikers wordt voorkomen), en tot een inductieverschijnsel dat de omgevingslucht aantrekt en deze weer injecteert in de luchtstroom. De ventilatievoud en de worp en dekking van de luchtstroom worden verbeterd, waardoor de thermische verschijnselen (restluchtsnelheid, asymmetrische temperaturen, straling vanaf muren, enz.) die tot ongemak leiden in leefzones, worden verminderd.
  • Luchtgeleiders om een koude douche te voorkomen die zijn geïntegreerd in de isolatie, elimineren een koude luchtstroom tussen twee cassettes, voor meer comfort.
  • Hoge binnenluchtkwaliteit:
    EPURE-functie bestaand uit een beschermde luchtstroom tussen retour en toevoer, een filter voor ePM10 ≥ 50 %* voor een hoogefficiënte filtratie van fijne deeltjes van PM 2,5 met een lage energie-impact (kleinere drukverliezen) en geoptimaliseerde verspreiding van 360° met coanda-effect om te zorgen voor het volledig bestrijken van de ruimte.
  • Opties voor beheer van CO2 en verseluchtinlaat.
  • Flexiway-systeem: 4-wegrooster voor 360°.
    CIAT heeft het Flexiway-concept gemaakt met het oog op alle ruimteconfiguraties, hun modulariteit en hun doorontwikkeling.
    De verspreiding van 360° via één sleuf op hetzelfde type frame maakt het mogelijk COADIS LINE te installeren in zowel open kantoren als kantoren met scheidingswanden.

Biedt extra flexibiliteit bij het verplaatsen van scheidingswanden om servicekosten te verlagen. Kan perfect worden afgestemd op nieuwe configuraties (kantoren of open ruimte) zonder dat comfortunits hoeven te worden verplaatst. Flexiway is gebaseerd op één behuizing waarin verspreiders voor 180° en 360° snel en zonder gereedschap kunnen worden uitgewisseld met al aanwezige eenheden. Als de locatie die moet worden aangepast slechts beschikt over één verspreidermodel, kan het vereiste model afzonderlijk worden besteld. Het wordt dan los geleverd in beschermende verpakking.

*conform ISO 16890

  • Energie-efficiënt: HEE-motor met laag verbruik en technologie voor toerentalregeling.
  • Thermisch comfort: zeer reactieve en hoogwaardige verspreiding.
  • Akoestisch comfort: zeer stille werking dankzij de HEE-motor en geluidsisolatie van het frame.
  • Met de optie Epure filter verbeterd u de binnenluchtkwaliteit.
  • Milieuvriendelijk: innovatief chassis dat volledig kan worden ontmanteld (zonder lijm of klinknagels) voor totale recycling van onderdelen.
logo-pep-eco-passport-2

Verklaring PEP ecopaspoort®

Dit product is voorzien van een milieuverklaring. PEP staat voor "Product Environmental profile", een productmilieuprofiel dat is geregistreerd in het PEP Ecopassport®.

De PEP-bestanden bieden betrouwbare informatie over de milieu-impact van HVAC-R-producten, zodat u de beste investeringsbesluiten kunt nemen, en draagt bij aan actieve duurzaamheids- en CO2-reductieprogramma's.
