Cassettes de efecto Coanda

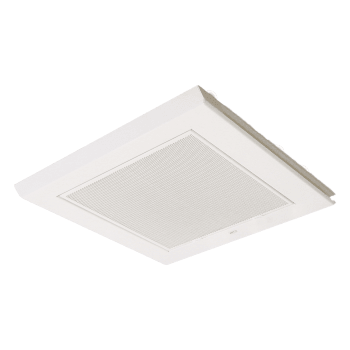

COADIS LINE 600™

Diseñado para ofrecer confort, calidad del aire interior y eficiencia ecológica, el cassette COADIS LINE es la solución ideal para cumplir los requisitos actuales de impacto ambiental manteniendo un alto nivel de confort y estética. COADIS LINE es la solución perfecta para aplicaciones de oficinas, espacios abiertos, comercios y hostelería.

Capacidad de refrigeración: 1 - 5 kW
Capacidad de calefacción: 1,7 - 6 kW
Difusión de alta eficiencia gracias al efecto Coanda Filtro de función
IAQ EPURE®


picto-hee-white
7 tamaños
2 tubos, 2 tubos + resistencia eléctrica, 4 tubos
Flexiway: difusión de una sola ranura de 180° o 360° en el mismo tipo de bastidor

COADIS LINE ofrece la combinación perfecta de eficiencia energética, confort térmico y acústico, calidad del aire interior y estética.

3 motores disponibles:
  • Motor de eficiencia energética HEE 2-10 V Control 2-10 V
  • Motor de eficiencia energética HEE ON/OFF Control de 3 velocidades
  • Motor asíncrono de 5 velocidades de CA
Confort térmico:
  • sistema altamente reactivo para alcanzar rápidamente la temperatura deseada.
  • Efecto Coanda: la salida de aire periférica de una sola ranura tiene una abertura fina y un perfil interno específico para aumentar la velocidad inicial del aire que sale del difusor. La alta velocidad de la corriente de aire induce una presión negativa que la "pega" al techo (evitando así el flujo de aire directo sobre los ocupantes) y un fenómeno de inducción que atrae el aire ambiente y lo reinyecta en la corriente de aire. Se mejoran la tasa de mezcla y el alcance y la cobertura de la corriente de aire, reduciendo los fenómenos térmicos (velocidad residual del aire, temperaturas asimétricas, radiación de paredes, etc.) que provocan molestias en los espacios ocupados.
  • Deflectores "anti ducha fría" integrados en el aislamiento que eliminan la caída de aire frío entre dos cassettes para un mayor confort.
  • Alta calidad del aire interior:
    la función EPURE consiste en una corriente de aire protegida entre el retorno y el suministro, un filtro ePM10 ≥ 50 %* para una alta eficiencia con partículas finas PM 2,5 con bajo impacto energético (menos pérdidas de presión) y una difusión optimizada con efecto Coanda de 180° o 360° para garantizar la cobertura total del espacio.
    Opciones de gestión del CO2 y de la entrada de aire de renovación.
  • Sistema Flexiway: difusor de 1 vía de 180° o difusor de 4 vías de 360°.
    CIAT ha creado el concepto Flexiway para tener en cuenta todas las configuraciones de espacio, su modularidad y la evolución.
    La difusión de una sola ranura de 180° o 360° en el mismo tipo de bastidor permite instalar COADIS LINE en oficinas divididas y diáfanas.

Ofrece una mayor flexibilidad al reorganizar las particiones para reducir los costes de servicio. Puede adaptarse perfectamente a nuevas configuraciones (oficinas o espacios diáfanos) sin necesidad de sustituir las unidades de confort. Basada en una carcasa de formato único, Flexiway permite cambiar los difusores visuales de 180° y 360° entre unidades ya instaladas, con rapidez y sin herramientas. Si el lugar que se va a modificar tiene un solo modelo de difusor, el modelo necesario puede pedirse por separado y suministrarse individualmente en un embalaje protector.

*según ISO 16890

  • Eficiencia energética: motor HEE de bajo consumo con tecnología de velocidad variable.
  • Confort térmico: nivel de difusión de alta calidad y alta reacción.
  • Confort acústico: funcionamiento muy silencioso gracias al motor HEE y al aislamiento acústico del bastidor.
  • Opciones de calidad del aire interior.
  • Sostenibilidad medioambiental: bastidor innovador que puede desmontarse por completo (sin encolado ni remachado) para el reciclaje total de los componentes.
7 tamaños
2 tubos, 2 tubos + resistencia eléctrica, 4 tubos
Flexiway: difusión de una sola ranura de 180° o 360° en el mismo tipo de bastidor

COADIS LINE ofrece la combinación perfecta de eficiencia energética, confort térmico y acústico, calidad del aire interior y estética.

3 motores disponibles:
  • Motor de eficiencia energética HEE 2-10 V Control 2-10 V
  • Motor de eficiencia energética HEE ON/OFF Control de 3 velocidades
  • Motor asíncrono de 5 velocidades de CA
Confort térmico:
  • sistema altamente reactivo para alcanzar rápidamente la temperatura deseada.
  • Efecto Coanda: la salida de aire periférica de una sola ranura tiene una abertura fina y un perfil interno específico para aumentar la velocidad inicial del aire que sale del difusor. La alta velocidad de la corriente de aire induce una presión negativa que la "pega" al techo (evitando así el flujo de aire directo sobre los ocupantes) y un fenómeno de inducción que atrae el aire ambiente y lo reinyecta en la corriente de aire. Se mejoran la tasa de mezcla y el alcance y la cobertura de la corriente de aire, reduciendo los fenómenos térmicos (velocidad residual del aire, temperaturas asimétricas, radiación de paredes, etc.) que provocan molestias en los espacios ocupados.
  • Deflectores "anti ducha fría" integrados en el aislamiento que eliminan la caída de aire frío entre dos cassettes para un mayor confort.
  • Alta calidad del aire interior:
    la función EPURE consiste en una corriente de aire protegida entre el retorno y el suministro, un filtro ePM10 ≥ 50 %* para una alta eficiencia con partículas finas PM 2,5 con bajo impacto energético (menos pérdidas de presión) y una difusión optimizada con efecto Coanda de 180° o 360° para garantizar la cobertura total del espacio.
    Opciones de gestión del CO2 y de la entrada de aire de renovación.
  • Sistema Flexiway: difusor de 1 vía de 180° o difusor de 4 vías de 360°.
    CIAT ha creado el concepto Flexiway para tener en cuenta todas las configuraciones de espacio, su modularidad y la evolución.
    La difusión de una sola ranura de 180° o 360° en el mismo tipo de bastidor permite instalar COADIS LINE en oficinas divididas y diáfanas.

Ofrece una mayor flexibilidad al reorganizar las particiones para reducir los costes de servicio. Puede adaptarse perfectamente a nuevas configuraciones (oficinas o espacios diáfanos) sin necesidad de sustituir las unidades de confort. Basada en una carcasa de formato único, Flexiway permite cambiar los difusores visuales de 180° y 360° entre unidades ya instaladas, con rapidez y sin herramientas. Si el lugar que se va a modificar tiene un solo modelo de difusor, el modelo necesario puede pedirse por separado y suministrarse individualmente en un embalaje protector.

*según ISO 16890

  • Eficiencia energética: motor HEE de bajo consumo con tecnología de velocidad variable.
  • Confort térmico: nivel de difusión de alta calidad y alta reacción.
  • Confort acústico: funcionamiento muy silencioso gracias al motor HEE y al aislamiento acústico del bastidor.
  • Opciones de calidad del aire interior.
  • Sostenibilidad medioambiental: bastidor innovador que puede desmontarse por completo (sin encolado ni remachado) para el reciclaje total de los componentes.
2-card-pep-test-3-1

Declaración PEP ecopassport®

Este producto tiene una declaración medioambiental que cumple la normativa. PEP equivale a "Product Environmental Profile" (perfil medioambiental del producto) registrado según PEP ecopassport®.

Los archivos PEP proporcionan información fiable sobre el impacto ambiental de los productos HVAC-R para tomar las mejores decisiones de inversión y contribuir a programas de reducción de carbono y sostenibilidad activa.

2-card-vdi-6022-3-1

VDI 6022-1 certified product

This product complies with the technical guidelines of the Association of German Engineers (VDI). The VDI 6022 Part 1 certification ensures the perfect hygiene standard of the air treatment for this product, and therefore its conformity to be installed in sensitive environments.
