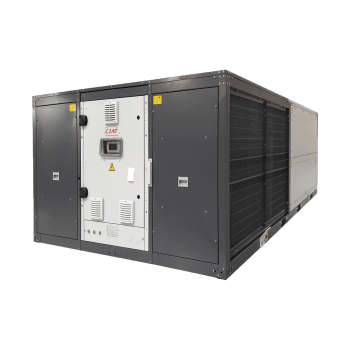

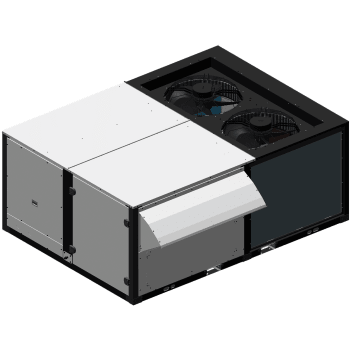

Rooftops air/air compacts à haut rendement
VECTIOS™

La gamme VECTIOS regroupe des unités thermodynamique air/air compactes, horizontales et autonomes de type rooftops, offrant des rendements élevés très supérieurs aux exigences de l’ECODESIGN. Elles sont équipées de tous les composants nécessaires au traitement d’air de l'installation.

La gamme VECTIOS R-454B dispose de rendements encore supérieur (3 % de plus qu’au R-410A) et 80 % de réduction de l'empreinte CO₂ directe grâce au nouveau fluide frigorigène R-454B.

Série IPJ : unités pompe à chaleur réversible (Chaud / Froid)

Série RPJ : unités en froid uniquement

6 Tailles : 90 – 120 – 140 – 160 – 180 – 190 / 1 châssis / 1 Circuit frigorifique

8 Tailles : 200 – 220 – 960 – 240 – 280 – 320 – 360 – 400 / 2 châssis / 1 circuit (RPJ) - 2 circuits (IPJ)

Le Rooftop est raccordé directement à un réseau de gaines de distribution d'air sans aucun élément ou équipement supplémentaire nécessitant de la place au sol (production, tuyaux…). Le traitement d’air par Rooftop permet de réduire les coûts d'installation, favorise les raccordements et garantit un fonctionnement fiable. La plage de puissance de ces unités permet le traitement de moyennes et grandes zones.

Un grand nombre d'options et de montages permettent de répondre à des exigences de fonctionnement variées et à tous les marchés. Exemples non exhaustifs :

• Rooftop : simple flux, double flux sans récupération et double flux avec récupération sur l’air extrait
• Modèle en ligne (TS, T..) pour s’adapter au marché de la rénovation
• Récupération sur l'air extrait avec roue (passive) ou avec système thermodynamique (active)
• De nombreux sens de soufflage et reprise pour installation en toiture ou au sol
• Costière standard réglable à la pente du toit (Neuf) pour installation en toiture
• Costière d’adaptation pour installation sur costières existante (Rénovation)
• Free cooling thermique ou thermo-enthalpique
• Régulation d’air neuf en fixe ou variable par sonde de CO₂ pour prise en compte de la QAI
• Gestions multizones avec variation du débit d'air (Sonde de pression constante / Kit 4 zones)
• Filtration de l'air 1 ou 2 étages ou solutions avec lampes UV-C pour une meilleure QAI
• Compléments de chauffage : Batterie électrique, batterie chaude, bruleur ou chaudière gaz
• Batterie eau chaude de près chauffage (récupération de chaleur sur process)
• Unité de traitement d’air avec isolation M0 pour locaux ERP
• Différentes protections disponibles sur les batteries intérieures et extérieures
• Centrale de détection de fumée, compteur d’énergie et détecteur de fuite
• Pression statique disponible jusqu'à 800 Pa sur Plug fan EC
• Contrôle d’humidité (déshumidification et ou humidificateur externe)
• Condenseur en ligne pour version déshumidification avec récupération d’énergie
• Climatisation jusqu’à 15°C d’ambiance pour du stockage de denrées périssables
• Jusqu’à 4 sondes d’ambiance pour régulation en fonction de la moyenne des températures
• Gestion Maitre / Esclaves et gestion de redondances (1 rooftop en sécurité de l’autre)
• Cartes de communication pour tous les protocoles les plus utilisés

Toutes les unités sont testées et vérifiées en usine.

• Conformité Ecodesign Lot 21 Tier 2 (2021)
• 2 ou 4 compresseurs hermétiques scroll en tandem pour une efficacité énergétique optimum
• 1 ou 2 circuits frigorifiques avec leurs ventilateurs extérieurs indépendant
• Ventilateurs extérieurs hélicoïde avec moteur EC à vitesse variable pour adaptation du débit à charge partielle et baisse du niveau acoustique
• Régulation de la pression de condensation et d’évaporation (HP et BP flottante)
• Ventilateurs intérieurs à roue libre type Plug Fan avec moteurs EC avec mesure du débit et démarrage progressif pour protection des gaines textile
• Détendeurs électroniques pour une meilleure efficacité énergétique
• Transducteurs sur haute et basse pression pour lecture des pressions sur terminal VecticGD
• Fluide frigorigène R-410A ou R-454B respectueux de la couche d'ozone et R-454B à faible GWP (GWP 77 % plus bas que le R-410A et 31 % plus bas que le R-32)
• Le fluide frigorigène R-410A est classé A1 alors que le R-454B est classé A2L
• Détecteur de fuite de réfrigérant de technologie infrarouge de série avec R-454B
• Armoire électrique isolé IP54 avec ventilation mécanique intégrée pour protection des composant par hausse de température
• Repérage de tous les câbles électriques et des composants pour faciliter la maintenance
• Interrupteur de proximité cadenassable
• Auvent rabattue pour faciliter le transport et le montage sur site
• Panneaux démontables double peau isolé M0
• Système de charnières verrouillage à double sens d’ouverture de qualité supérieure
• Bac de récupération des condensats amovible pour faciliter le nettoyage
• Flexibilité élevée grâce aux nombreuses options disponibles et des nouvelles fonctionnalités

Toutes les unités sont testées et vérifiées en usine.

Haute efficacité énergétique et faible impact environnementale :

• Dépasse les exigences d'efficacité saisonnière du règlement Ecodesign 2021 (UE 2016/2281) avec jusqu'à 44 % d'économies d'énergie en froid et 20 % en chaud
• R-410A : SEER jusqu'à 4,91 ; SCOP jusqu'à 3,6
• R-454B : SEER jusqu'à 5,07 ; SCOP jusqu'à 3,84
• Ventilateurs intérieurs et extérieurs avec moteur EC ayant d’excellents rendements sur leurs courbes de fonctionnement
• Détendeur électronique pour un meilleur contrôle de la surchauffe et de l’efficacité énergétique
• HP flottante : régulation de la pression de condensation qui dépend des températures extérieures
• Fonctions spécifiques pour réduire la consommation d'énergie pour chaque application : ventilation variable, free-cooling, night cooling, régulation du taux d’air neuf par sonde de CO₂ et filtres faible perte de charge
• Récupération d'énergie active et passive sur l'air extrait disponible dans toutes les plages de puissance
• Récupération de chaleur perdue sur process pour utilisation en près chauffage
• Fluide frigorigène R-410A ou R-454B respectueux de la couche d'ozone et R-454B à faible GWP (GWP 77 % plus bas que le R-410A et 31 % plus bas que le R-32)
• Le fluide frigorigène R-454B permet de réduire de 80 % l'empreinte CO₂ directe
• Ce produit dispose de sa fiche PEP qui permet de le valoriser dans des installations de haute qualité environnementales (LEED BREAM…). Fiche également requise dans règlementation RE2020 (base INIES).
• Taux de recyclabilité > 90%
• Élimination des palettes en bois de transport et manutention

Confort acoustique :

• Réduction du niveau sonore rayonné 97% du temps à charge partielle
• Des choix de ventilateurs intérieur plug fan pour un meilleur compromis acoustique / pression

Optimisation de la conception :

• Optimisation du poids et de l’empreinte au sol
• Auvent rabattue pour faciliter le transport et le montage sur site
• Conception monobloc même en double flux avec ventilateur de retour supérieur ou inférieur
• Toutes les tailles et configurations de montages peuvent être transportées dans un conteneur (pas besoin d'emballage SEI4C pour le transport maritime)

Flexibilité du système monobloc :

• Un des plus grands choix d'options
• Solution permettant de répondre aux exigences les plus spécifiques pour toutes les applications et marchés
• Free-cooling ; récupération d'énergie ; air neuf ; capteurs de qualité ; filtration ; régulation de la surpression ; chauffage d'appoint ; régulation de l'humidité ; fonctionnement toutes saisons ; régulation multizone ; batterie de récupération de chaleur ; applications basse température ; maître/esclave ; redondance ; compteurs d'énergie ; détecteur de fluide frigorigène ou de fumée ; options anti-corrosion ; supervision ; communication…
• Réduit les coûts de transport, d'installation et d'entretien
• Réduit la taille et le poids pour le transport par camion ou par conteneur et permet un levage pratique par hélicoptère ou par grue
• Montages en ligne spécifique et de nombreuses embases d’adaptations toutes marques pour le marché de la rénovation

Plage de fonctionnement étendue :

• Plage de fonctionnement thermodynamique étendue pour températures de l'air extérieur de -15 °C à +52 °C (unité de froid seul) ou 48 °C (version pompe à chaleur réversible)
• Fonctionnement 100% air neuf pour compensation
• Fonctionnement à basse température intérieure jusqu’à 15°C en climatisation
• Fonctionnement à débit d’air variable pour gestion multizones
• Protection des composants de l’armoire électrique par hausse de température (ventilation mécanique de série) et par baisse de température (kit basse température en option)

Simplicité :

• Solution prête à l'emploi intégralement programmée et configurée en usine
• Communication avec tous les protocoles des systèmes de gestion centralisée du bâtiment via Modbus, Ethernet, LonWorks, Bacnet et KNX
• Large proposition de supervision, de 1 à 300 unités
• Solution de connexion et supervision à distance

Régulation Vectic de pointe :

• Régulation unique pour toute la gamme
• Dédiée à l'amélioration du fonctionnement dans les conditions de charge partielle pour augmenter les efficacités saisonnières
• Commande les compresseurs multi-scroll à étages et les ventilateurs à roue libre EC
• Stratégies de fonctionnement paramétrables
• Algorithmes de dégivrage optimisé
• Prend en charge toutes les anciennes et nouvelles options de la gamme
• Plusieurs protocoles disponibles pour l'intégration à la gestion centralisée du bâtiment
• Nombreuses options pour les plates-formes de gestion à distance

Fiabilité totale :

• Conception et processus de fabrication robustes
• 100% des machines testées en fin de chaine (certificat de test)
• Test d’épreuve d’étanchéité rigoureux qui permet de limiter les fuites de fluide frigorigène
• Certification de l’usine de fabrication : ISO9001 (2015) / ISO14001 (2015) / OHSAS18001
• Composants de haute qualité
• Performances certifiées par Eurovent
